[데이터센터] ③ 서버실 계획하기!(Hot aisle, Cold aisle)

안녕하십니까? MARV입니다.

오늘은 서버실 계획에 앞서 간단한 설명을 하도록 하겠습니다.



1. 데이터센터 서버실

데이터센터 서버실은 서버를 보관하는 랙과 각종 전기 통신 트레이, 항온항습을 위한 컨테인먼트로 구성되어 있습니다. 아울러 필요시 이중마루로 구성하기도 합니다. 이에 대한 설명은 추후 설명드리도록 하겠습니다.



2. Hot aisle

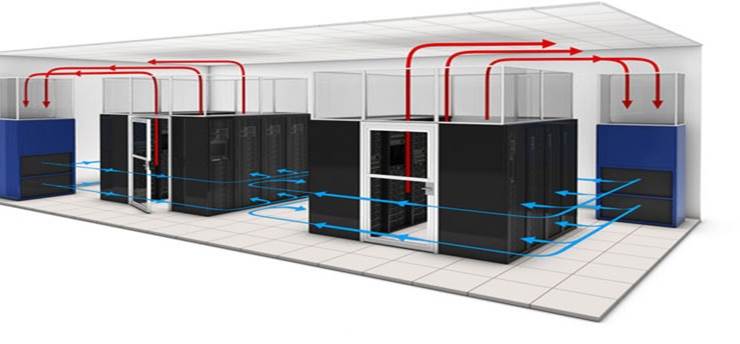

Hot aisle

 최근 많이 사용되고 있는 핫 아일 시스템은 찬 공기를 서버실에 직접적으로 때려서 서버의 온도를 낮추는 것입니다. 그리고 발생하는 열들은 컨테인먼트 내부에서 천정을 타고 전달시켜 온도를 식힙니다. 즉, 서버 룸 자체는 Cold Zone. 차가워지며, 컨테인먼트는 Hot Zone. 내부가 뜨거워집니다.

 장점으로는 작업자에게 쾌적한 작업환경을 제공하고 고집적 랙에 적합합니다. 이 때문에 최근에는 Hot aisle 시스템을 주로 적용합니다.

 단점으로는 천장이 있어 상부 작업이 복잡합니다. 많은 트레이가 지나가는 하중을 버팀과 동시에 뜨거운 열이 지나가는 공간이 필요하기 때문에 시스템 천장이 요구됩니다.





3. Cold aisle

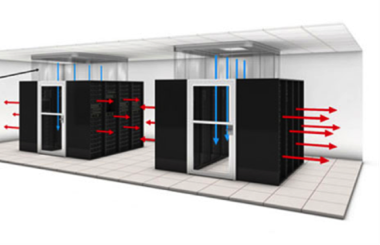

Cold aisle

 콜드 아일 시스템은 컨테인먼트 내부에 찬 공기를 주입하여 컨테인먼트 내부를 시원하게 해 주고, 열은 서버실 바깥으로 빼내는 방식입니다. 핫 아일 시스템과 반대라고 생각하면 됩니다. 서버 룸 자체는 Hot Zone, 컨테인먼트는 Cold Zone이 됩니다.

 장점으로는 유지보수가 용이합니다. 고소작업도 없고 바닥에서 일어나는 공사가 많기 때문입니다. 저집적 랙에 적합합니다. 서버의 열이 많지 않을 때 사용하기 적합합니다.

 단점으로는 작업공간이 온도가 높아 불편한 점이 있습니다. 그리고 이중 바닥재 시공을 반드시 해줘야 합니다. 바닥에서 찬 공기를 뿜어줘야 하기 때문에 바닥 공사가 많이 들어갑니다. 사진이 조금 잘못 나왔습니다. 보통 차가운 공기를 바닥에서 뿜어줍니다.
